蝶閥知識閥門首頁 > 閥門知識 > 蝶閥知識 >

蝶閥D71X-10 DN65、D71X-10 DN100、D71X-10 DN150（對夾式橡膠軟密封）

[ 2024-11-08 ]

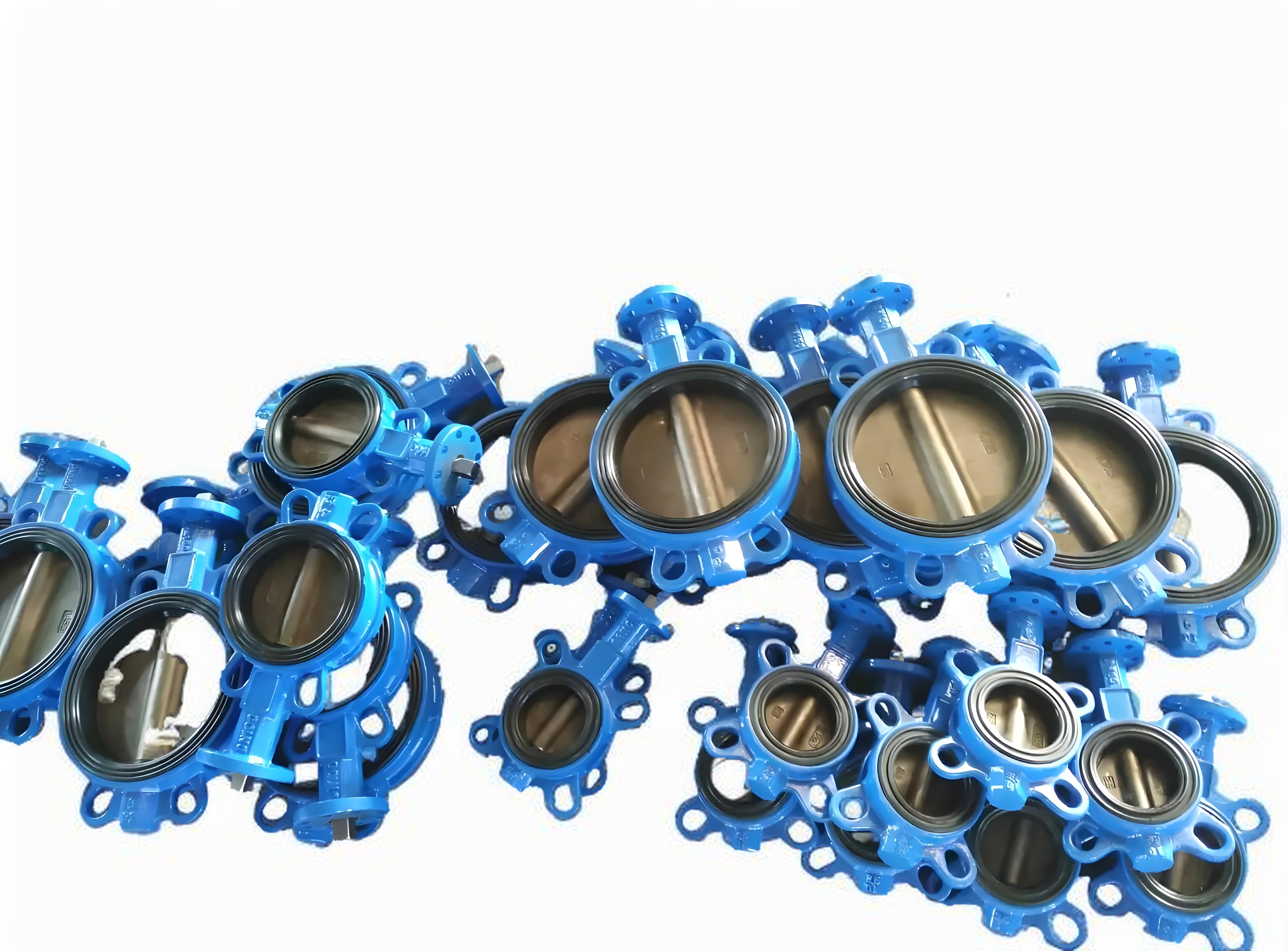

上海湖泉閥門集團有限公司D71X-10蝶閥‌是一種對夾式蝶閥，適用于各種工程系統中輸送弱酸堿介質的管道。其結構形式為垂直板式，具有中線結構，密封性能可靠，適用于煤氣、天然氣、冷熱空氣、化工冶煉和發電環保等工程系統‌。適用于水、蒸汽等介質，工作溫度范圍為≤120℃‌。蝶閥的材質包括鑄鐵、不銹鋼和耐油橡膠等，連接形式為對夾式，密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長‌。 ‌密封性能‌：采用中線結構，具有越關越緊的密封功能，密封性能可靠。 ‌材料選擇‌：橡膠密封圈可以位于閥體上或蝶板上，適用于不同特點的介質。 ‌強度和流阻‌：蝶板采用框架結構，強度高，過流面積大，流阻小。 ‌防腐防銹‌：整體烤漆，能有效防止銹蝕。 ‌雙向密封‌：安裝時只需更換密封閥座密封材料，即可適用于不同介質‌。該產品廣泛應用于市政供水、化工、環保等工程系統中，適用于輸送各種弱酸堿介質的管道‌。

蝶閥

手動中線對夾蝶閥D71X-10/16C主要技術參數

公稱通經DN（mm）

50～2000

50～1600

公稱藥理PN（MPa）

0.6

1.0

1.6

密封試驗（MPa）

0.66

1.1

1.76

強度試驗（MPa）

0.9

1.5

2.4

適用溫度

丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動

 手動對夾蝶閥D71X-10/16C主要零部件材料

零件名稱

材料

閥體

WCB、QT450-10、HT200、HT250

蝶板

WCB、QT450-10、HT200、HT250

閥軸

2Cr13

密封圈

丁腈耐油橡膠

填料

柔性石墨

對夾蝶閥
手動對夾蝶閥D71X-10/16C密封材料

材料品種

氯丁橡膠

丁腈橡膠

乙丙橡膠

聚四氟乙烯

硅橡膠

氟橡膠

代號

×或 0rJ

XA或orJA

XB或orJB

xC、JC或0rF

XD或orJD

× E或orJE

耐溫度

82℃

93℃

150℃

232℃

250℃

204℃

耐***溫度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

適用工作溫度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃

手動對夾蝶閥D71X-10/16C執行標準

制造標準

GB/T 122387-89

法蘭標準

GB9113-2000、GB17241.6-1998

結構長度標準

GB12221-89

檢驗標準

GB/T 13927-92

手動中線對夾蝶閥D71X-10/16C主要外形連接尺寸:　　　　　　　　　　　　　　　　　　　　　　　　　　單位：mm

DN

L

H

HO

A

B

0.6MPa

1.0MPa

1.6MPa

DO

n-d

DO

n-d

DO

n-d

50

43

63

235

270

110

110

4-14

125

4-18

125

4-18

65

46

70

250

270

110

130

4-14

145

4-18

145

4-18

80

46

83

275

270

110

150

4-18

160

8-18

160

8-18

100

52

105

316

270

110

170

4-18

180

8-18

180

8-18

125

56

115

340

310

110

200

8-18

210

8-18

210

8-18

150

56

137

376

310

110

225

8-18

240

8-22

240

8-22

200

60

164

430

353

150

280

8-18

295

8-22

295

8-22

250

68

206

499

353

150

335

12-18

350

12-22

355

12-26

300

78

230

570

380

150

395

12-22

400

12-22

410

12-26
